湖南长天解析OPGW光缆安装设计
信息来源:湖南长天   发布时间:2019-7-3   浏览:

    OPGW光缆的安装设计,要考虑与导线应力,弧垂及绝缘间隙的配合,以及其荷重不应超过现用杆塔及基础所允许的使用范围。因此应根据所选用的OPGW光缆主要技术参数计算出其特性曲线,并结合工程实际设计接线盒,各类金具,附件的布置图,外形图及安装图。



    一、OPGW光缆施工架设应注意的问题

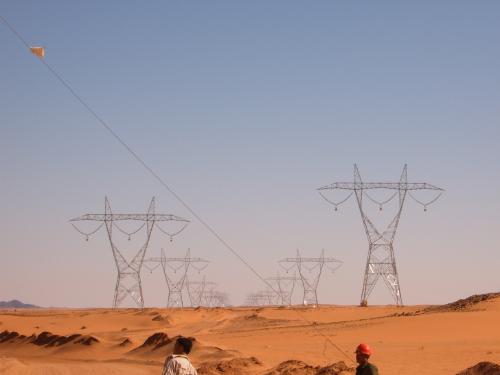

    OPGW光缆的施工架设不同于普通钢绞线,要注意防止永久的损伤以避免将来影响光纤的性能,并应着重考虑:OPGW光缆的扭转、微弯、线夹外的局部径向压力和对光纤的污染。因此,在施工阶段要采取如下有效措施加以解决:

    1、防止光纤污染

    在OPGW光缆的施工架设中应注意对端头加以封装。

    2、防止和减少OPGW光缆的微弯与应力不允许有锐角出现(控制最小弯曲半径500mm),OPGW光缆盘直径应不小于1500mm;滑轮直径应为OPGW光缆直径的25倍以上,一般不得小于500mm;滑轮的内侧要有尼龙或橡胶衬垫,防止擦伤OPGW光缆的表面。

    3、防止OPGW光缆扭转

    在走板和紧线夹加装平衡锤,防扭器,采用特殊的双槽滑轮,采用双绞盘的张力防线机。


    二、防振措施设计

    OPGW光缆配套使用的金具中,耐张线夹为预绞丝式,悬垂线夹配有预绞丝,橡胶衬垫,这两种金具已具有一定的防振能力。为了进一步加强防振能力,可考虑安装防振锤。
